Ficha técnica

MÓDULO TÉRMICO Y ÓPTICO

Módulo Térmico

• Sensor de imagen: VOx Uncooled Focal Plane Arrays
• Resolución: 384 × 288 (resolución de salida: 384 × 288)
• Pixel Interval: 17 μm
• Rango Espectral: 8 μm a 14 μm
• NETD: ≤40 mK (@25°C, F#=1.0)
• Distancia Focal: 50 mm
• Modo de Enfoque: Atermalizado
• IFOV: 0.34 mrad
• Apertura: F1.0
• Campo de Visión: 7.5° × 5.6° (H × V)
• Distancia Mínima de Enfoque: 50 m
• Zoom Digital: ×2, ×4, ×8
• Garantía del detector: 10 años

Módulo Óptico

• Sensor de imagen: 1/1.8' Progressive Scan CMOS
• Resolución: 2688 × 1520 (4 MP)
• Iluminación Mínima Color: 0.005 Lux @(F1.3, AGC ON)
• Iluminación Mínima B/W: 0.001 Lux @(F1.3, AGC ON)
• Distancia Focal: 6-240 mm (40x zoom óptico)
• Campo de Visión: 56.6° × 33.7° (H × V) ~ 1.8° × 1.0° (H × V)
• Apertura: F1.3-F4.6
• Modo de Enfoque: Auto/Semi-auto/Manual
• Zoom Digital: ×2, ×4, ×8, ×16
• WDR: 120 dB
• Desempañado Óptico: Sí

PTZ, FUNCIONES INTELIGENTES Y DETECCIÓN

PTZ (Pan-Tilt-Zoom)

• Rango de Pan: 360° rotación continua
• Rango de Tilt: -20° a +90° (auto flip)
• Velocidad Pan: 0.1°/s a 200°/s (Preset: 240°/s)
• Velocidad Tilt: 0.1°/s a 105°/s (Preset: 200°/s)
• Zoom Proporcional: Sí
• Presets: 300 total (273 configurables)
• Patrol Scan: 8 (hasta 32 presets por patrol)
• Pattern Scan: 4 (más de 10 minutos por pattern)
• Memoria por Apagado: Sí

Smart Functions

• VCA: 4 tipos de reglas (Cruce de línea, Intrusión, Entrada/Salida de región)
• Hasta 10 escenas y 8 reglas VCA por escena
• Medición de Temperatura: 3 tipos de reglas
• 273 presets como escena, 21 reglas por escena (10 puntos, 10 áreas, 1 línea)
• Rango: -20°C a 150°C (-4°F a 302°F)
• Precisión: ±8°C (±14.4°F)
• Detección de Fuego: Dinámica, hasta 10 puntos detectables
• Detección de Humo: Algoritmo soportado
• Smart Tracking: Panorama tracking, Event tracking, Multi-scene patrol tracking

Rangos de Detección (Referencia)

• VCA para Humanos: 350 m
• VCA para Vehículos: 1050 m

DORI (Referencia)

• Vehículos: Detección: 4510m | Reconocimiento: 1127m | Identificación: 564m
• Humanos: Detección: 1470m | Reconocimiento: 368m | Identificación: 184m

VIDEO, RED, ESPECIFICACIONES ELÉCTRICAS Y PROTECCIÓN

Video y Audio

• Flujo Principal (Térmico): 50fps (1920×1080, 1280×960, 1280×720, 704×576, 640×512, 384×288)
• Flujo Principal (Óptico): 25/30fps (2688×1520, 1920×1080, 1280×960, 1280×720)
• Compresión de Video: H.265+/H.265/H.264+/H.264 (Main), H.265/H.264/MJPEG (Sub)
• Compresión de Audio: G.711u/G.711a/G.722.1/MP2L2/G.726/PCM
• Picture in Picture (PiP): Sí
• Coloración de Objetivo: Sí (white hot / black hot)

Red y Protocolos

• Protocolos: IPv4/IPv6, HTTP, HTTPS, 802.1x, QoS, FTP, SMTP, UPnP, SNMP, DNS, DDNS, NTP, RTSP, RTP, TCP, UDP, DHCP, PPPoE
• API: ISAPI, SDK HIKVISION, ONVIF (Profile S, T, G)
• Almacenamiento: MicroSD hasta 256 GB, NAS (NFS, SMB/CIFS), ANR
• Usuarios simultáneos: Hasta 20 canales
• Cliente: iVMS-4200, Hik-Connect
• Navegadores: Chrome, Firefox, Safari, Edge, IE11

Alimentación, Protección e Interfaces

• Alimentación: 24V AC ±20%, 36V DC ±20%, 48V DC ±20%, Hi-PoE
• Consumo Máximo: 65 W
• Temperatura Operativa: -40°C a 65°C
• Protección: IP66, NEMA 4X, TVS 6000V, IK10
• Revestimiento anticorrosión: Sí
• Limpiaparabrisas (Wiper): Sí
• Entradas de Alarma: 7 (0-5 VDC)
• Salidas de Alarma: 2 (relé)
• Entrada de Audio: 1 (3.5 mm)
• Salida de Audio: 1
• Interfaz de Red: 1 × RJ45 10/100M
• RS-485: 1
• Salida de Video Analógica: BNC
• Dimensiones: 220 × 410 × 198.6 mm
• Peso: Aprox. 9 kg (19.84 lb)

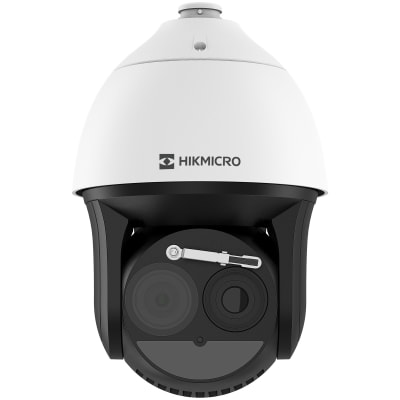

• Modelo: HM-TD4137-50/WY
